Автоматическая рамочная швейная машина для шитья по образцам с полем шитья 250 х 160 мм.
Поле шитья
(Х) 250 мм х (Y) 160 мм
Максимальная скорость шитья
2000 об/мин
Диапазон выбора скорости шитья
200-2000 об/мин
Длина стежка
0.1-12.7 мм
Максимальное количество стежков
8000 стежков в шаблоне
Применяемые иглы
DP x 17 # 18
Тип челнока
Увеличенный качающийся
Высота подъема рамки
18 мм
Высота подъема шагающей лапки
20 мм
Система подъема прижимной лапки
Пневматическая
Главный мотор
500 Вт сервомотор
Напряжение
220 В
Вес
180 кг
Габариты
1200х1150х1170 мм
Машина модель НВ-2516 предназначена для автоматического шитья по заранее разработанным образцам (шаблонам) в поле шитья (Х) 250 мм х (Y) 160 мм.
Машина может применяться для пришивания этикеток, ручек матрасов, настрачивания грузовых строп и т.д. в автоматическом режиме. Различные виды образцов (программ) пришивания заранее разрабатываются на компьютере и затем вводятся в блок автоматического управления швейной машины.
Образцы пришивания отображаются на ЖК дисплее пульта управления машиной. Память машины может хранить более 600 различных образцов, в каждом образце может быть до 8000 стежков.

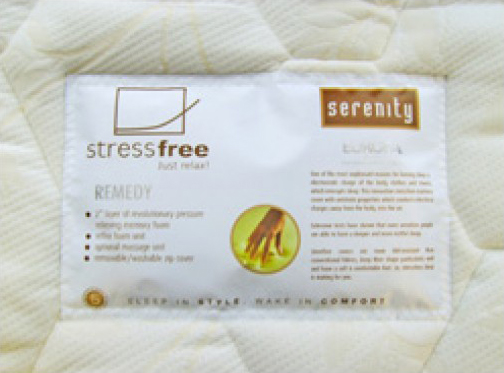

Пример пришивания этикетки на матрас.
Оператор укладывает боковую часть матраса на полочку для изделий, а затем накладывает на боковую часть этикетку. Нажатием на педаль происходит пневматическое опускание прижимной рамки. Далее оператор на пульте автоматического управления выбирает образец (программу) пришивания (в данном случае пришивание по периметру). При необходимости оператор может изменить длину и/или ширину поля шитья, скорость шитья.
После нажатия на кнопку пуск шаговые двигатели перемещают прижимную рамку с изделием в начальную точку шитья, опускается прижимная лапка и производиться автоматическое пришивание этикетки к боковой части матраса по заданной программе.
После окончания шитья игла автоматически поднимается в крайнее верхнее положение, прижимная лапка также поднимается, производится автоматическое отрезание нити и рамка автоматически возвращается в исходное положение. Нажатием на педаль производится пневматический подъем прижимной рамки и изделие снимается с полочки.

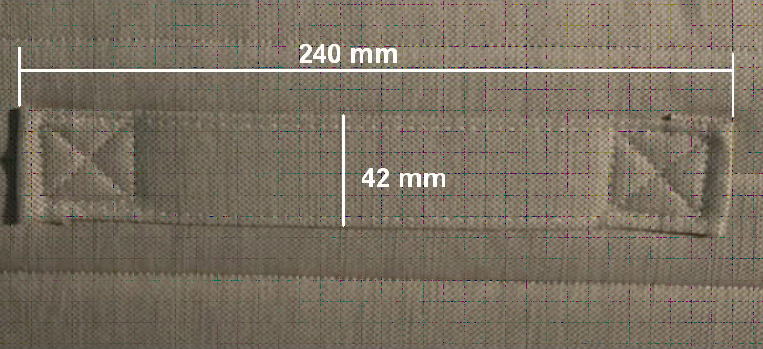

Пример пришивания ручки к боковой части матраса.
Для пришивания ручек к боковым частям матрасов используется специальное зажимное устройство, которое поставляется вместе с машиной.
Оператор снимает стандартную прижимную рамку и устанавливает на машину устройство для пришивания ручек. Укладывает на полочку для изделий боковую часть матраса и затем вставляет в специальное устройство ручку. Нажатием на педаль пневматически опускает зажимное устройство. Затем на пульте автоматического управления машиной выбирает программу для пришивания ручек.
После нажатия на кнопку пуск зажимное устройство шаговыми двигателями перемещается вправо и начинается автоматическое пришивание левой части ручки по периметру и крест-накрест. После выполнения операции игла автоматически поднимается в крайнее верхнее положение, прижимная лапка также поднимается, производится автоматическое отрезание нити и зажимное устройство перемещается влево для аналогичного пришивания правой части ручки.
Также после окончания операции игла автоматически поднимается в крайнее верхнее положение, прижимная лапка также поднимается, производится автоматическое отрезание нити и зажимное устройство перемещается в исходное положение. Нажатием на педаль производится пневматический подъем зажимного устройства и изделие снимается с полочки.
