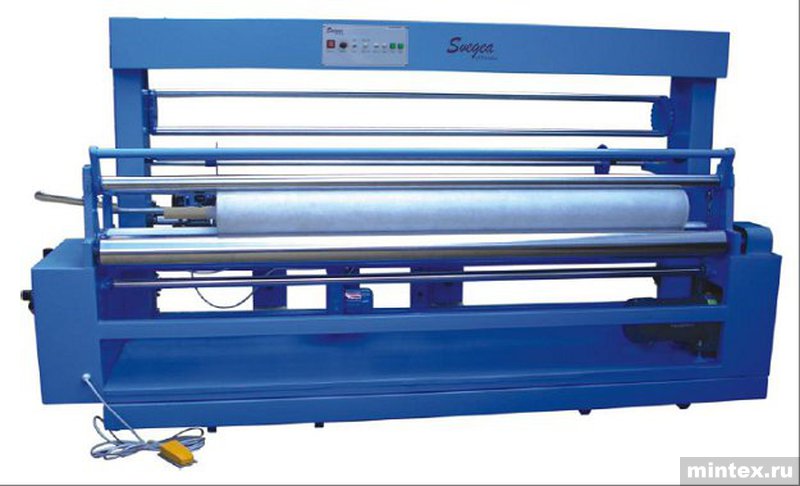

Оборудование для нарезки бейки состоит из четырех станков:

1. перемотка ткани на трубку определенного диаметра, которая подходит к остальным станкам.
Используется перемоточная машина с выравниванием края рулона. Желательно использовать машину для ширины ткани не менее 180см.



2. сшивание ткани по длине в трубу, с одновременной разутюжкой кромки и намоткой в рулон.
Используется специализированный автомат с механизмом сложения ткани, и шитья цепным стежком с обрезкой кромки, с одновременной разутюжкой и намоткой материала.

3. резка материала под 45 градусов и намотка в рулон.
Используется машина с вращением рулона перпендикулярно оси и с размоткой с одновременной резкой сшитого материала спиралью, с последующей намоткой в рулон.

4. нарезка рулона на бобины определенной ширины.
Используется станок с одновременным вращением рулона и дискового ножа, подача которого может осуществляться или механическим, или автоматическим способами.

Комплект оборудования для нарезки косой бейцки

  Оборудование шведского производства

Цены на условиях франко-завод: Uddevalla, Sweden

Условия платежа: 20% при заказе, остальное перед отгрузкой.

Установка и обучение не включены.

Время отгрузки зависит от модели,  приблизительно 8-12 недель после заказа.

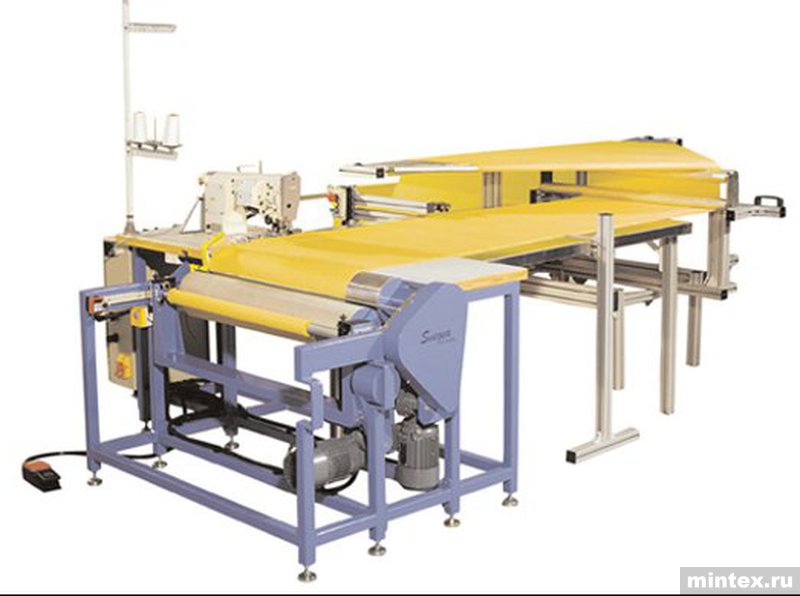

Установка TSU 1800/900

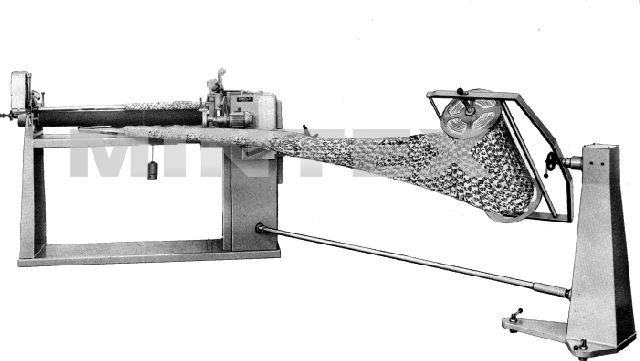

Установка TSU предназначена для сшивания ткани в трубу. Это первый этап в процессе изготовления косой бейки.

Устройство просто в использовании и требует минимум работы оператора.

Швейный процесс:

• Ткань шириной до 180 см проходит через приспособление для подгибки
• Подогнутые края автоматически выравниваются перед шитьем
• Излишки ткани обрезаются в процессе шитья
• В составе установки есть утюг, который заутюживает шов
• Ткань перематывается

Особенности установки:

• Счетчик количества стежков (для челночных машин, показывает, когда нить заканчивается)
• Датчик обрыва нити
• Вакуумоотсос для удаления обрези ткани
• Электронный регулятор скорости швейной машины
• Фотодатчик для автоматического выравнивания края материала
• Регулятор длины стежка

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Головка швейной машины	Челночного стежка*
Максимальная ширина ткани	1800 мм**
Максимальный диаметр рулона	400 мм
Напряжение	220 В, одна фаза, 50/60 Гц
Давление сжатого воздуха	6 бар
Габариты	380 х 165 см
Вес	400 кг
Стоимость	14400 Евро

Стоимость указана на усовиях ФОБ Швеция

* - другие под заказ

** - другая ширина под заказ



Установки для нрезка ткани под 45 градусов и намотки на рулон (косакрутка)

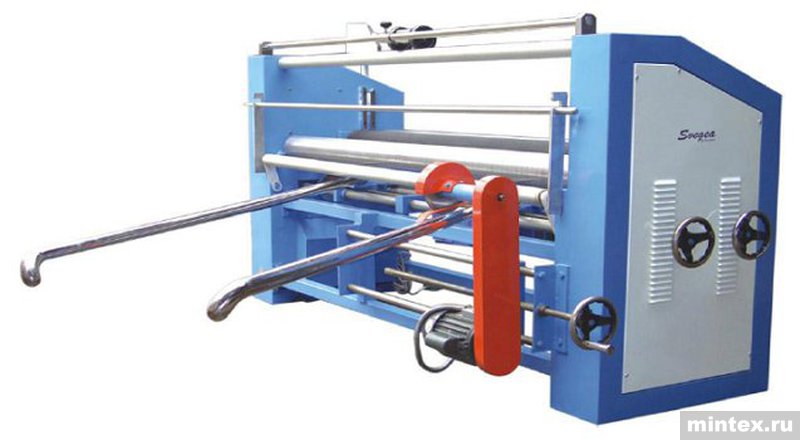

 Установка Bias Cutter CMB-1800

    Установка Bias Cutter CMB-1800 предназначена для нарезки ткани сшитой в трубу под 45°С и намотки ее в рулон. Это вторая операция после установки для сшивания ткани в трубу TSU, перед окончательной нарезкой косой бейки на полуавтоматической машине Strip Cutter 200 или на автоматической машине Fully Automatic Strip Cutter FA-280.

машины:

Максимальная ширина ткани 1800 мм

Ширина рулона косой бейки 300-900 мм (регулируется)

Угол нарезки косой бейки регулируется 30-60°С

Регулируемая скорость

Счетчик метров



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальная ширина ткани	1800 мм
Максимальный диаметр рулона	400 мм
Диаметр перемоточной гильзы	37.5 мм
Угол нарезки бейки	30-60°С
Мощность главного мотора	0,75 кВт
Напряжение	380 В, 3 фазы
Габариты	2350х1050х1300 мм
Стоимость	9500 Евро



Стоимость указана на усовиях ФОБ Швеция

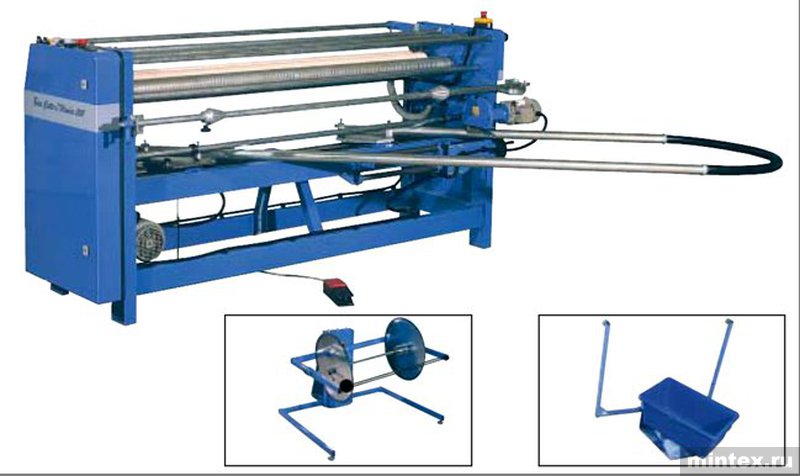

Установка Bias Cutter/Winder 200





    Установка Bias Cutter/Winder 200 предназначена для нарезки ткани сшитой в трубу под 45°С и намотки ее в рулон. Это вторая операция после установки для сшивания ткани в трубу TSU, перед окончательной нарезкой косой бейки на полуавтоматической машине Strip Cutter 200 или на автоматической машине Fully Automatic Strip Cutter FA-280.

Особенности машины:

Максимальная ширина ткани 200 см

Максимальная ширина трубы 120-155 см (зависит от угла нарезки косой бейки)

Угол нарезки косой бейки 45°С, регулируется 38-52°С

Установка оснащена полуавтоматическим устройством заточки ножа

установка снабжена электронным устройством регулировки скорости



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальная ширина ткани	2000 мм
Максимальный диаметр рулона	280 мм
Диаметр перемоточной гильзы	48 мм
Размер режущего ножа	150 мм
Угол нарезки бейки	38-52°С
Скорость вращения	До 30 м/мин
Мощность главного мотора	1,1 кВт
Мощность мотора ножа	0,18 кВт
Напряжение	220 В, 1 фаза, 50/60 Гц
Габариты	235х150х110 см
Вес	490 кг
Стоимость	18 950 ЕВРО



Стоимость указана на усовиях ФОБ Швеция





Установка Bias Cutter/Winder CMB-1800A2

машины:

Максимальная ширина ткани 2100 мм

Ширина рулона косой бейки 300-900 мм (регулируется)

Угол нарезки косой бейки регулируется 30-60°С

Фотодатчик выравнивания края

Регулируемая скорость

Счетчик метров

Пневматическая регулировка натяжения рулона

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальная ширина ткани	2100 мм
Максимальный диаметр рулона	400 мм
Диаметр перемоточной гильзы	37.5 мм
Угол нарезки бейки	30-60°С
Мощность главного мотора	2,2 кВт
Напряжение	380 В, 3 фазы
Габариты	2650х1050х1600 мм
Стоимость	14000 Евро



Стоимость указана на усовиях ФОБ Швеция

установки по нарезке косой бейки

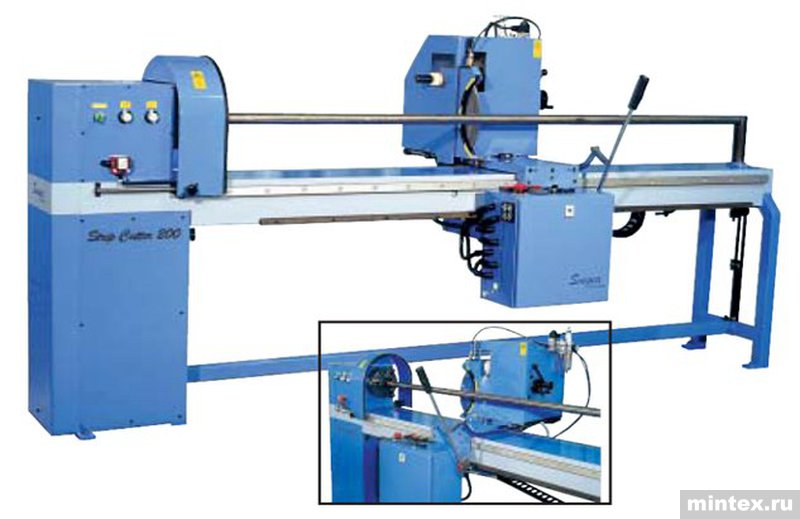

 Установка Strip Cutter 200

Установка Strip Cutter 200 предназначена для полуавтоматической нарезки косой бейки.

Особенности машины:

Максимальная ширина ткани 200 см

Максимальный диаметр рулона 280 мм

Полуавтоматическая заточка ножа

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальная ширина ткани	2000 мм
Максимальный диаметр рулона	280 мм
Диаметр ножа	350 мм
Диаметр гильзы	48 мм
Мощность мотора	1,1 кВт
Мощность мотора ножа	1,5 кВт
Мощность заточного устройства	0,18 кВт
Напряжение	220 В, 1 фаза, 50/60 Гц
Габариты	300х90х115 см
Вес	420 кг
Стоимость	18950 Евро



Стоимость указана на усовиях ФОБ Швеция



Установка Strip Cutter CMS-1800

   Установка Strip Cutter CMS-1800 предназначена для полуавтоматической нарезки косой бейки.

Особенности машины:

Максимальная ширина ткани 1800 мм

Максимальный диаметр рулона 250 мм

Регулируемая скорость ножа

Регулируемая скорость вращения рулона

Ширина рулона косой бейки и перемещение ножа регулируется пневматикой и/или вручную

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальная ширина ткани	1800 мм
Максимальный диаметр рулона	250 мм
Диаметр ножа	300 мм
Диаметр гильзы	37.5 мм
Ширина рулона косой бейки	8-1800 мм
Мощность мотора	3 кВт
Давление сжатого воздуха	4-6 бар
Напряжение	380 В, 3 фазы
Габариты	2700х1100х1300 мм
Стоимость	9800 Евро



Стоимость указана на усовиях ФОБ Швеция

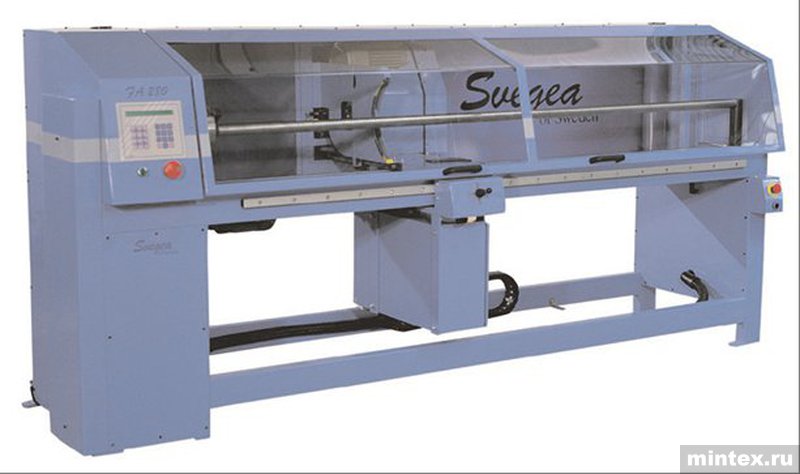

Установка Fully automatic Strip Cutter FA 280







   Установка FA 280 предназначена для автоматической нарезки косой бейки.

Особенности машины:

Максимальная ширина ткани 200 см

Максимальный диаметр рулона 300 мм

3 программы нарезки (стандарт)

Регулируемая скорость нарезки

Регулируемая скорость вращения рулона

Автоматическая заточка ножа

Все функции высвечиваются на мониторе

Автоматическое охлаждение ножа

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальная ширина ткани	2000 мм
Максимальный диаметр рулона	300 мм
Диаметр ножа	350 мм
Диаметр гильзы	48 мм
Расход сжатого воздуха	6 бар/мин
Скорость вращения	До 30 м/мин
Мощность мотора	1,1 кВт
Мощность мотора ножа	1,5 кВт
Мощность заточного устройства	0,18 кВт
Напряжение	220 В, 1 фаза, 50/60 Гц
Габариты	315х110х130 см
Вес	450 кг
Стоимость	36000 Евро



Стоимость указана на условиях ФОБ Швеция

---

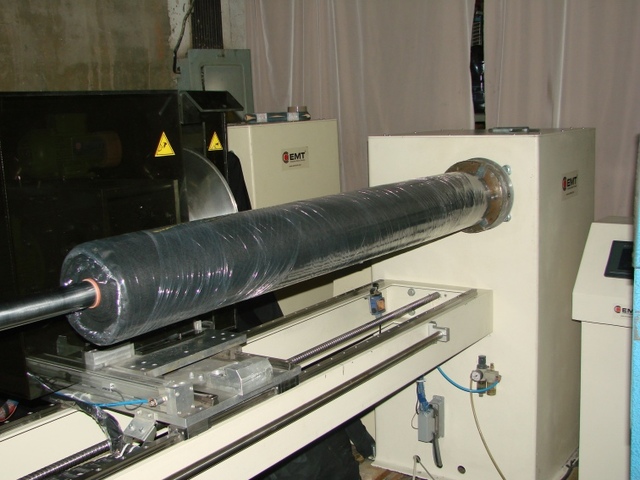

Автоматическая машина для нарезки рулонов EJ-170ZM

Данная машина применяется для автоматической нарезки рулонов под прямым углом.

Рабочий стол перемещается автоматически, нож перемещается вперед/назад также автоматически. Данная машина применяется для резки обычных тканей, нетканых материалов с клеевым покрытием, кожи, ацетатных материалов, брезента, тканей с двухсторонним клеевым покрытием и др.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Ширина рулона	1.7 м（2.05 м，2.4 м - опция）
Скорость вращения рулона	0-800 об/мин
Диаметр гильзы	37 мм
Мощность	0.75 кВт
Мощность ножа	1.5 кВт
Минимальная ширина нарезки	2 мм
Напряжение	380 В/220 В - опция
Габариты машины	2.7 x 0.75 x 1.4 м
